高壓帶電顯示器是一塊儀表，上面就是三個指示燈，代表三相，背后的接線端子有四個頭，三個是來自于傳感器，一根接地。傳感器一端接某相高壓，另一端要與配電柜外殼可靠連接地。高壓帶電顯示器裝置一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方，防止電氣誤操作， 該系列裝置須符合中華人民共和國電力行業標準DL/T 538-2006 《高壓帶電顯示裝置》的標準。帶電顯示器的外型見下圖，有的可以與電磁鎖集成一體。






    高壓帶電顯示器裝置是利用高壓電場與傳感器之間的電場耦合原理，在安全距離外進行感應式（非接觸式）測量，其工作原理框圖如圖所示；
    高壓帶電顯示器裝置由傳感器、顯示器二部分組成。傳感器共三支，分別對準“A、B、C”三相帶電體，與高壓帶電體無直接接觸，并保持一定的安全距離。它接受高壓帶電體電場信號，并傳送給顯示器進行比較判斷：
    當被測設備或網絡帶電時，“A、B、C”三相指示燈亮，“操作”指示燈熄滅，且輸出強制閉鎖信號；
當被測設備或網絡不帶電時，“A、B、C”三相指示燈都熄滅，“操作”指示燈亮，同時解除閉鎖信號，可以進行設備操作；
    帶電顯示器采用分相控制，任何一相帶電時。即閃光報警，并輸出強制閉鎖信號，當顯示器失去控制電源時，顯示器輸出強制閉鎖信號，保持閉鎖狀態；
    顯示器上設有“自檢” 功能，即可自動檢測傳感器和顯示器的各種功能模塊在裝置發生任何故障時，“電源”指示燈閃亮，“操作”指示燈不會亮，始終輸出強制閉鎖信號，保持閉鎖狀態。

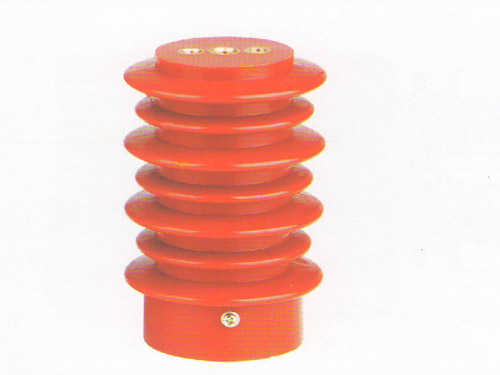

    GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,戶內高壓帶電顯示裝置,可含傳感器
DXN-T帶電顯示器是一種直接安裝在室內電氣設備上,直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置.當設備帶有運行電壓時,該顯示器顯示窗發出閃光,警示人們高壓設備帶電.無電時則無指示.一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方.戶內高壓帶電顯示器裝置由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況。
DXN-T執行標準
DL/T538 《高壓帶電顯示裝置》
DL/T593《高壓開關設備和控制設備標準的共用技術要求》
JB/T10305 《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》
GB/T7354 《局部放電測量》
驗電/核相
DXN-T顯示器上的驗電／核相端口提供外接檢測端口，需要配合驗電／核相器DXN-C使用。
驗電／核相器插入到驗電端的接地端口和其它相序端口，若有顯示表示測試相序帶電。
驗電／核相器插入到兩臺開關設備驗電端的同一相序，若沒有顯示表示測試的相序相同。

項　目　名　稱				單　位	數　　　　據
傳 感 器	額定電壓			KV	3	6	10	20	27.5	35
	最高工作電壓Um				3.5	6.9	11.5	31.5	40.5
	額定頻率			Hz	50
	絕 緣 水 平	工頻耐受電壓(有效值)	一次對二次對地	KV	25	32	42	65	80	100
		雷電沖擊耐受電壓(峰值)			40	60	75	125	185	185
		局部放電量1.1*Um/√3		PC	≤10
	抗彎強度			KN	8
顯 示 器	氖燈啟輝電壓			KV	0.52		0.87	1.73	2.38	3.03
	閉鎖啟控電壓				1.95	3.90	6.50	13	17.88	22.75
	二次閉鎖電源電壓			V	∽220 －10
