一、概述
XGN2－12型交流高壓金屬封閉開關設備適用于三相交流50HZ，額定電壓12KV的戶內高壓配電裝置。廣泛應用于工業及民用電纜環網及供電終端，作為接收和分配電能之用，結構簡單、操作靈活、安裝方便、聯鎖可靠等特點。
XGN2-12(Z)箱型固定式交流金屬封閉開關柜，按國家標準GB3906《 3～35kV交流金屬封閉開關設備》設計，符合國際電工委員會IEC298《交流金屬封閉開關設備和控制設備》標準，滿足 DL402、DL404標準，達到“五防”閉鎖要求 。

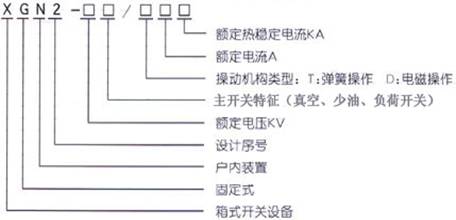

二、型號說明
三、技術特點
1、內置真空斷路器，采用真空滅弧室、免維護、壽命長、操作次數可達到10000次；也可根據用戶要求內置負荷開關或熔斷器；
2、采用先進科學的輕型設計、體積小；
3、配帶智能控制器，可設置過流速斷保護、失壓自動跳閘、來電延時自動重合、瞬時性故障自動復位、永久性故障自動閉鎖等多種保護功能，并且可實時上傳各種數據。
四、技術參數
|
序號 |
參數名稱 |
單位 |
數值 |
|
1 |
額定電壓 |
KV |
3.6 |
7.2 |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
額定電流 |
A |
630 |
1000 |
1250 2000 |
2500 3150 |
|
4 |
額定短路開斷電流 |
kA |
16 |
20 |
31.5 |
40 |
|
5 |
額定短路關合電流（峰值） |
kA |
40 |
50 |
80 |
100 |
|
6 |
額定動穩定電流（峰值） |
kA |
40 |
50 |
80 |
100 |
|
7 |
額定熱穩定電流 |
kA |
16 |
20 |
31.5 |
40 |
|
8 |
額定絕緣水平 |
1min工頻耐壓 |
KV |
24 |
32 |
42 |
|
9 |
雷電沖擊電壓 |
KV |
40 |
60 |
75 |
|
10 |
外形尺寸（寬*深*高） |
mm |
1100*1200*2650 |
五、操作簡介
1、停電操作
分?jǐn)鄶嗦菲鳕D―將閉鎖機構上的小手柄扳到分?jǐn)嚅]鎖位置―――將閉鎖機構專用操作棒插入閉鎖機構上的下隔離操作孔內，從上往下拉，拉到下隔離分?jǐn)辔恢猫D―取出操作棒，再插入閉鎖機構上的上隔離操作孔內，從上往下拉，拉到上隔離分閘位置，再將操作手柄插入閉鎖機構的接地開關操作孔內，從下往上推，使接地開關合閘――將閉鎖機構上的小手柄扳到檢修位置――打開前門――取出后門程序鎖鑰匙，打開后門――停電操作完畢。
2、送電操作
將后門關好鎖定，取出鑰匙并放入前門內――關閉前門，將閉鎖機構上的小手柄扳到"分?jǐn)嚅]鎖"位置，自動鎖定了前門――將操作棒插入閉鎖機構上的接地開關操作孔內，從上往下拉，使接地開關分閘――取出操作棒，插入閉鎖機構上的上隔離孔內，從下往上推，推到上隔離閉合位置――取出操作棒插入閉鎖機構上的下隔離操作孔內，從下往上推，推倒下隔離閉合位置――將手柄扳到"工作"位置，這時可將斷路器合閘。
六、正常使用環境條件
1、戶內、環境溫度：上限+40℃ 下限-10℃
2、相對濕度：日平均值不大于95%，月平均值不大于90%
3、海拔高度：不超過1000M
4、地震烈度：不超過8度
5、設備應安裝在無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
七、訂貨須知
訂貨時請?zhí)峁┰O(shè)備型號及下列資料：
1、產品的全型號及負載設備類型、工況及相關參數；
2、設備表面顏色
3、若有其它特殊要求（如增加防護等級、使用環境比較特殊，可與我公司協商訂貨）
