一、高壓電機水阻柜與進相器之間的接線圖及一次回路原理圖:
二、水阻柜原理介紹
水阻柜是電氣行業的通俗叫法，也稱之為水電阻，液阻柜，液體電阻啟動柜，水電阻啟動柜。本文所述的水阻柜主要是指繞線式異步電動機水阻柜，它適用于建材、冶金、化工、水泥等行業的球磨機、風機、軋機、破碎機、水泵等70-10000KW電動機的重載起動。
水阻柜工作原理：水阻柜是采用特種介質的水溶液作為電阻，在特殊設計的水阻箱中引入極板作電極串入電機轉子回路中，電機啟動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻由大到小作無極變化，從而使電機低電流平滑啟動。 電機開關柜合閘的同時水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如液體電阻起動器在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。一般可連續起動3到5次，具有點動功能．
三、進相器工作原理

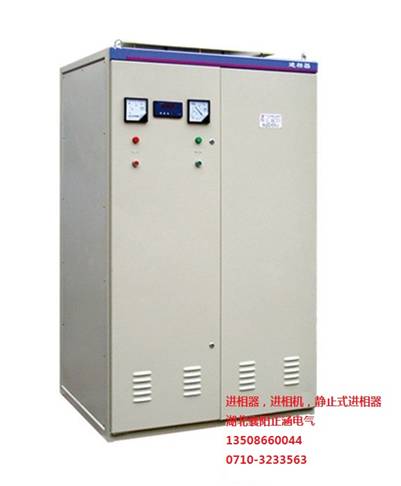

ZHP靜止式進相器
進相器是一種專用于是一種專為大中型繞線式異步電機設計制作的就地無功功率補償裝置。可適配于75KW—10000KW的高低壓三相繞式異步電動機，適用于水泥、建材、冶金、軋鋼、造紙、化工、礦山、制藥等行業。特別是水泥廠的球磨機、粉磨機等使用效果非常好。
進相器工作原理：進相器串接在電機轉子回路中,通過改變轉子電流與轉子電壓的相位關系,進而改變電機定子電流與電壓的相位關系,達到提高電機自身的功率因數,降低電機定子電流的目的。這種方式,大大改善了電機的運行狀況,顯著降低了電機自身的損耗。
它主要用以提高電動機的功率因數,發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益。
