靜止式進相器工作原理
一般來講，進相機會被分為兩種類型，ZHP靜止式進相器和ZVP變負載進相器。本文著重講述的是靜止式進相器，我們一般稱呼它們為ZHP系列靜止式進相器，它主要由四大單元組成，這四個單元分別是進退相機構、晶閘管變頻裝置、信號采集單元核單片機處理單元及操作控制回路。當電機工作的時候，進退相機構就會發生相互的進相補償。而信號采集單元將工頻電壓信號和電機轉子的電流信號進行處理，并將處理的結果轉換成電信號發送給晶閘管，晶閘管得到信號之后發出觸發信號，并檢測電機實時的工作情況，同時它還能夠根據實際情況進行自我診斷，當進相機完成這樣的工作時，進相機就能夠在最大程度上避免電機工作發生不必要的電能損耗，提高電機的工作效率，降低電能費用。
進相器工作原理圖
進相器接線圖：
圖1：ZHP靜止進相器工作原理圖，進相器接線圖
ZHP靜止進相器通過檢測電機轉子回路電流的變化,經過控制器的智能化處理,能自動跟蹤電機轉速的變化，控制變頻器把50Hz的交流市電轉變成與異步電動機的轉子電流頻率相同的電勢EF，施加到繞線式異步電動機的轉子繞組上，以改變電機的轉子和定子電流的相位。使異步電動機的功率因數明顯提高（如圖2所示），從電網吸取的無功功率大大減少,定子電流大幅度降低。
低
a.不接進相器 b.接入進相器

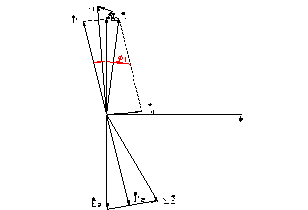

圖2：異步電動機電流相量圖
進相器補償特性
ZHP系列型靜止進相器的補償特性如圖3示：
隨著補償電壓的逐步升高，定子側的無功功率逐漸減小，功率因數逐步上升，定子電流逐漸減小。當補償電壓高到一定值后，定子側的無功功率減小到接近于零，功率因數上升到近似于1，而電機的輸出功率維持不變。
圖3：ZHP系列型靜止進相器補償特性
靜止式進相器性能特點
ZHP系列靜止式進相器是大中型繞線式電機無功就地補償的高科技產品，適用于各行業90～10000kw高低壓繞線式異步電動機。ZHP系列靜止式進相器的優良性能主要表現在以下幾個方面：
1)采用先進的交交-變頻技術和微機控制技術，可靠性高。
2)可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%上。
3)降低電機定子電流l0%～20%，降低線損、銅損20%-30%。
4)電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
5)補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提
高了電機本身的功率因數。
6)綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并
自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更
強。
7)因效率提高而節能效果顯著。
8)具有故障自動保護功能，操作簡單，維修保養不影響生產。
靜止式進相器運用范圍
ZHP系列靜止式進相器的應用范圍極為廣泛，在水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中用作各種負載的繞線式異步電機的無功就地補償設備，如：
◆球磨機◆風機 ◆壓榨機◆破碎機
◆壓縮機◆軋鋼機◆撕解機◆熱磨機
